球形避雷针 LMK-OR/0.5-30

球形避雷针  LMK-OR/0.5-30

产品参数


立即咨询:
深圳市雷铭科电子科技有限公司客服
谢经理
18759252003
邮箱:645352635@qq.com
QQ:645352635

图文详解

雷铭科球形优化避雷针(又名接闪器、接闪杆),其原理就是利用尖端放电现象,在雷电发生时,避雷针成为吸引雷电的放电通道,让雷电电流从避雷针流入大地,避免巨大的电流对建筑或设备造成破坏。球形优化避雷针是一条无感性低阻抗的金属内导体,采用电离球的电场原理可以有效、快速的通过引下线,把接闪后的雷电电流输送到大地,球形优化避雷针最大特点覆盖面积大,泄放雷电能力强。

球形优化避雷针工作特性:

 1.采用电场原理触发,免维护;特别适合在一些安装完毕后无法维修的场所,如教堂和大楼尖顶等经常难以到达的地方;

 2.采用304L不锈钢材质,使其能在化学等高污染场所正常工作;

 3.电离球在雷电产生时可以有效、快速的电离球类气体,从而达到优化放电的目的。

 4.标准为1500mm高球形避雷针(包含法兰盘),另可根据客户要求订做加长杆。

 5.灵活多变,可以根据用户需要定做。

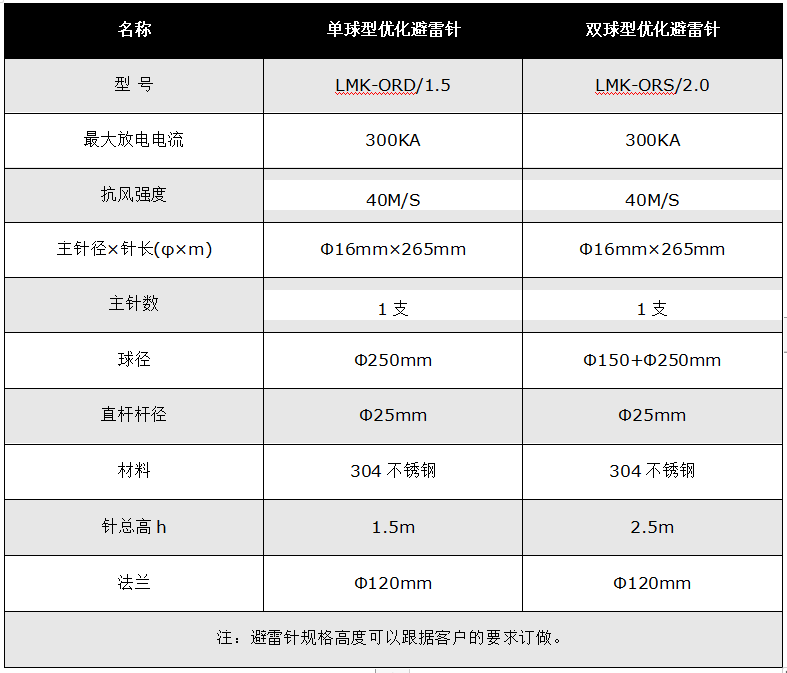

球形优化避雷针型号及技术参数:

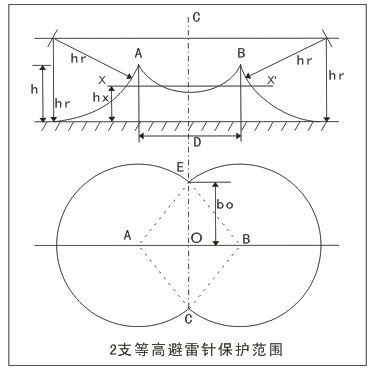

球形优化避雷针保护半径计算公式:

 应用滚球法,避雷针在地面上的保护半径的计算可见以下方法。

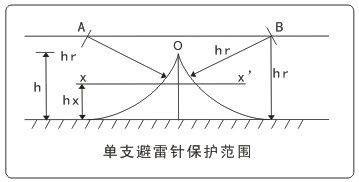

1.避雷针高度h≤hr时的计算:

  距地面hr处作条平行于地面的平行线。以针尖O为圆心、hr为半径作弧线交于平行线A,两点。以A,为圆心,hr为半径作弧线,该弧线与针尖相交并与地面相切,这样,从弧线起到地面就是保护范围。保护范围是一个对称的锥体。避雷针在hx高度的xx'平面上和在地面上的保护半径,按下列公式计算确定。下式中:


rx——避雷针保护高度xx'平面上的保护半径;

hr——滚球半径,(根据国家防雷规范确定:一类建筑物为25米,二类建筑物为45米,三类建筑物为60米);

hx——被保护物的高度;
h——避雷针高度
ro——避雷针在地面上的保护半径。

球形优化避雷针适用范围:
   预放电避雷针适用于移动通信基站、建筑物、炸药库、仓库、油库、水泵站、卫星小站、机场设备、气象台站、石油气站、军事基地、通信基站等;

球形优化避雷针安装说明:

 安装避雷针必须严格遵循中华人民共和国国家标准——《建筑物防雷设计规范》(GB50057-2010)的强制性规定:

 1.按被保护建筑物的面积、高度、所在地雷电日数及地理环境校正系数、建筑物使用性质等确定建筑物防雷类别。

 2.由防雷类别和建筑物的面积,确定选用一支或数支避雷针。

 3.引下线应与建筑物主钢筋电气连结,或按规定至少做二根或二根以上引下线。

 4.引下线应作断接卡和在附近地面作绝缘防护。

  5.接地体,接地电阻应按GB50057-2010要求执行。

避雷针的安装:

   1、需提前在立杆安装避雷针基座位置预制安装基座位。

   2、安装避雷针,避雷针法兰盘固定在预先设置的预制基座,避雷针法兰螺杆与立杆顶端基座可靠焊接联结。

   3、避雷针应根据被保护设备的实际安装高度,来确定避雷针的高度。

   4、雷雨日不可进行避雷针的安装和检测。

   6、避雷针接地线必须与大地可靠连接,接地电阻值应符合国家规范要求,一般接地电阻值要小于10Ω,重要场所要求小于4Ω。

   7、定期检查(一年检 查一次)避雷针各连接螺杆、焊接处是否牢固,接地引下线是否与接地系统连接可靠。如发现连接螺杆、焊接处被腐蚀严重,则须更换螺杆重新连接,原焊接处重新焊接
