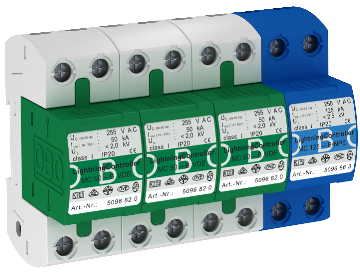

OBO电源浪涌保护器 MC50-B

OBO电源浪涌保护器  MC50-B

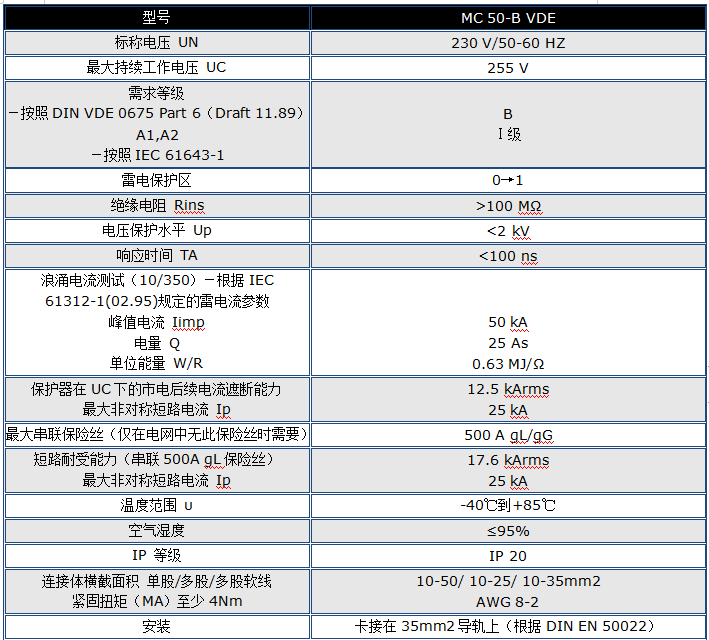

产品参数


立即咨询:
深圳市雷铭科电子科技有限公司客服
谢经理
18759252003
邮箱:645352635@qq.com
QQ:645352635

图文详解

功能和应用领域
雷击电涌保护器MC 50-B VDE是一个插拔式多层火花间隙器件。该装置共由9层火花间隙组成,这9层火花间隙是由10片高能石墨电极圆盘叠合在一起构成的,高耐热的特氟纶隔环,可靠地保证了火花间隙内部的安全距离。用螺栓固定的压铸锌金属连接板,将火花间隙组合在一起,箝制在精确的位置上。9层火花间隙中的8层间隙经过了大容量电容控制,因而保证了精确设定的保护水平电压≤2kV。
雷击电涌保护器MC50-B VDE由于独特的采用了密封设计结构,即使在动作时,也不会有外泄电弧产生。因此,在安装时不必专门预留外泄电弧的空间。
该电涌保护器完全满足标准DIN VDE 0675 Part 6(Draft 11.89)A1,A2对B类器件的要求,以及标准IEC 61643-1(02.98)对Ⅰ级电涌保护器的要求。该装置设计使用于0区到1区之间(根据IEC 61312-1对雷电保护区的定义)。
对于建筑物内的雷电保护安装工程,电涌保护器MC 50-B VDE提供电源线上雷电保护的等电位连接。该保护器已经成功地通过了按照雷击电流参数规定的测试,(根据ENV 61024-1和IEC 61024-1)。
当雷电击中架空线时,雷电控制器MC 50-B VDE可以提供足够的保护,所以该保护器也能够被使用在电源通过架空线引入建筑物的供电系统中。


安装
雷击电涌保护器MC 50-B VDE的外壳尺寸满足节省空间的17.5mm宽度模数的要求,所以该装置容易安装。通过卡接在35mm导轨上的方式实现简便安装。MC 50-B VDE的L、N和PE接线端,提供了两个接线端口,便于进行凯文接线方式。
特性一览表 MC 50-B VDE                                 使用优点
密封结构设计,动作时无电弧外泻                         能够封闭安装在任何标准的配电箱中
通过了安全性测试,获得VDE、 OVE、KEMA、KEUR、MEEI、EZU测试标志 适合所有应用场合中可靠的保护器,通过了多家
独立检测机构的测试。
低保护水平                                             仅当B级和C级保护器之间的距离(线长)小于5米时,才需要安装退耦器。
模块化设计                                             可方便进行检测及维护
每一端提供两个连接端子                                 容易进行凯文接线方式连接
后续电流遮断能力高                                     能够使用在靠近变压器的线路上
提供隧道式连接方式                                     无需接地跳线,安装更方便、更安全
注意:因为该保护器的火花间隙是封装的结构,所以在动作时,壳体外不会外泄电弧产生,安装时不必专门预留外泄电弧的空间。
