电源网络千兆二合一防雷器 KR-220QZ

电源网络千兆二合一防雷器  KR-220QZ

产品参数


立即咨询:
深圳市雷铭科电子科技有限公司客服
谢经理
18759252003
邮箱:645352635@qq.com
QQ:645352635

图文详解

产品应用:

安装在千兆网络高清摄像头等设备端,用于电源、百兆网络线路防雷及抗浪涌保护。

环境要求:

1.温度:-40℃~+80℃

2.湿度:≤90%(平均25℃时)

3.非易燃易爆炸环境

4.不受光照、雨水等侵袭。

使用说明:

KR-12QZ       保护12V电源、千兆网络信号线路

KR-24QZ       保护12V电源、千兆网络信号线路

KR-220QZ     保护220V电源、千兆网络信号线路

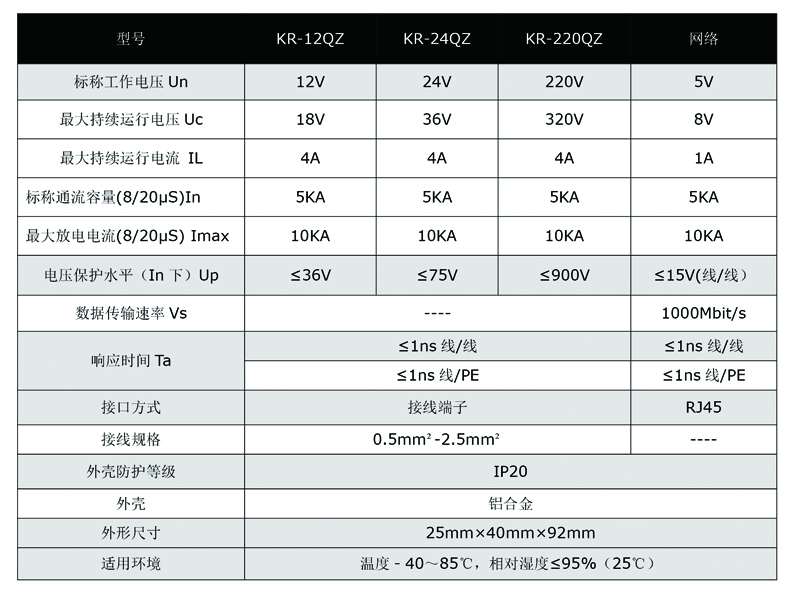

技术参数:

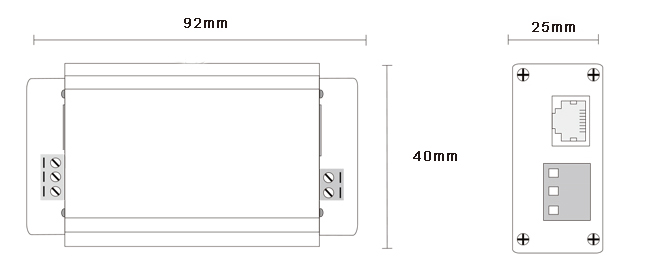

产品规格尺寸:


安装说明:

1.产品靠近被保护设备

2.产品串联接入电源、信号线路中

3.IN端连接引线,OUT端连接被保护设备

4.产品连接时,须保证接入线的电气特性与端子标识一致,即:L/+连接电源相线或正极,N/-连接电源零线或负极,PE连接地线,RJ45端口用于连接网线

5.地线可采用1.5mm²或以上铜线,尽可能短、粗、直

6.产品可以固定在墙面或电箱板上

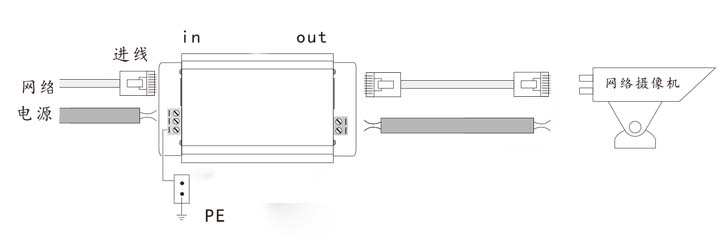

安装示意图:
